El diseño de una joya capta la mirada, pero es su ingeniería química y estructural la que garantiza la fidelidad del cliente a largo plazo. En la fabricación y el ensamblaje de joyería, el chapado en oro suele ser el gran incomprendido. La diferencia entre una fornitura que mancha la piel de verde al mes de uso y un cierre que mantiene su brillo intacto durante años no es un misterio; se reduce a especificaciones técnicas estrictas. Concretamente, depende del grosor de la capa de oro, la naturaleza del metal base y el método de deposición utilizado.
Comprender la ciencia detrás de los recubrimientos te permitirá tomar decisiones estratégicas, optimizar el presupuesto de producción y elevar la calidad percibida de cualquier colección de joyería.

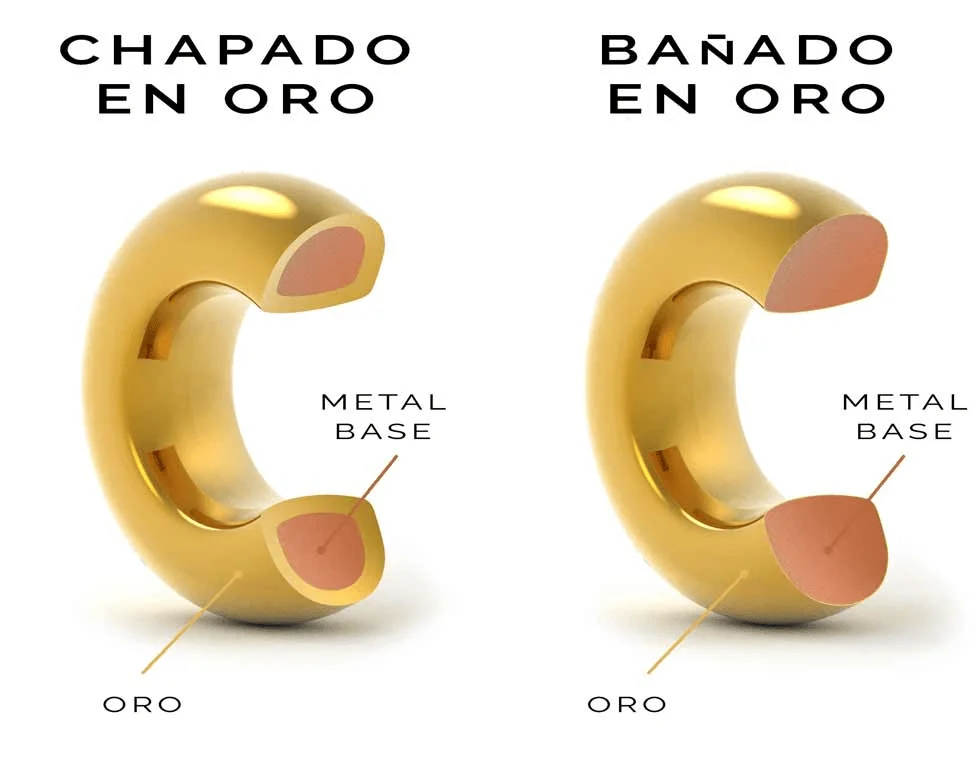

La métrica clave: entendiendo las micras
En la industria de la galvanoplastia, el espesor del oro depositado se mide en micras (micrómetros), donde una micra equivale a una millonésima parte de un metro. Esta es la barrera física entre el metal base y el exterior. Cuanto más gruesa sea esta barrera, más material deberá desgastarse por abrasión mecánica o exposición química antes de revelar el núcleo de la pieza.
Para estandarizar la producción, la industria clasifica los recubrimientos en diferentes categorías:
| Clasificación | Grosor de la capa | Durabilidad estimada | Uso estratégico recomendado |
| Baño Flash (Flash Plating) | < 0.2 micras | Semanas / Pocos meses | Bisutería de bajo coste o piezas de exposición. Inviable para contacto directo con la piel. |
| Chapado Estándar | 1 a 2 micras | 6 a 12 meses | Pendientes de presión, bases de camafeos o entrepiezas estáticas sin fricción. |
| Chapado Pesado | 2.5 a 3 micras | 1 a 3 años | Cadenas, anillas de salto, cierres mosquetón y anillos de uso ocasional. |
| Vermeil / Chapado Premium | 3 a 5+ micras | 3 a 5+ años | Relojería, cierres de alta gama, alianzas y joyería de uso diario intensivo. |
El término Vermeil es una denominación protegida en muchos mercados internacionales (como la FTC en Estados Unidos). Para que una pieza pueda comercializarse legalmente como Vermeil, no basta con un chapado grueso; debe tener un mínimo de 2.5 micras de oro (generalmente de 10k a 24k) depositado exclusivamente sobre una base de Plata de Ley 925.

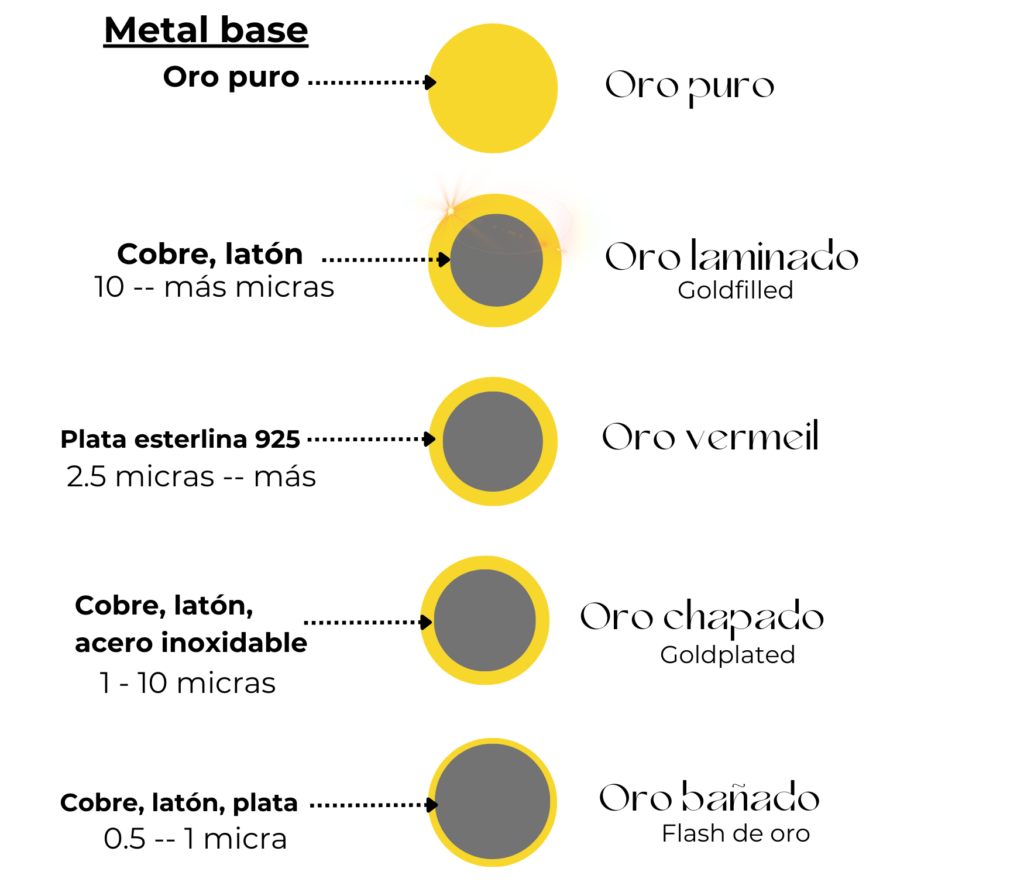

El núcleo estructural: la reacción del metal base
El oro es un metal noble, lo que significa que es inerte: no se oxida, no se oscurece y no reacciona al sudor. Cuando un cliente se queja de que una joya chapada «se ha puesto fea» o le ha irritado la piel, el fallo no está en el oro. El problema ocurre cuando la capa de oro se erosiona, exponiendo el metal base a la atmósfera y al pH ácido de la piel humana.
El rendimiento y la longevidad de una fornitura dependen críticamente de qué material se esconde debajo del oro:
- Acero Inoxidable (304 o 316L): Es la base moderna por excelencia para joyería de uso diario. Es extremadamente denso, no se oxida y es hipoalergénico. La gran ventaja táctica del acero es que, cuando el chapado de oro se desgasta en los bordes, el acero gris que asoma apenas mancha y no reacciona químicamente con el sudor.
- Plata de Ley 925: La base tradicional de la alta joyería. Ofrece una conductividad excelente para la electrodeposición del oro. Al desgastarse el recubrimiento, la joya sigue estando compuesta por un metal precioso e hipoalergénico. Sin embargo, la plata expuesta requerirá pulido para evitar la sulfatación (el oscurecimiento natural de la plata).
- Latón (Brass): Es el rey de las fornituras complejas por su increíble maleabilidad, permitiendo estampar y fundir diseños detallados a bajo coste. No obstante, el latón es altamente reactivo. Si se utiliza un chapado fino sobre latón, la joya se oxidará rápidamente y dejará el característico rastro verde en la piel (oxidación del cobre presente en la aleación).
- Aleaciones de Zinc (Zamak) y Cobre: Son los sustratos menos recomendables para la longevidad. Son metales muy porosos y reactivos que devoran literalmente los chapados finos a través de un proceso llamado migración iónica, a menos que se apliquen capas barrera gruesas.
El secreto industrial: las capas barrera
En la joyería técnica, el oro casi nunca se aplica directamente sobre el latón o el cobre. Los átomos de cobre tienen la tendencia a migrar a través de la capa de oro hacia la superficie, oscureciendo la joya desde dentro hacia afuera. Para evitarlo, los fabricantes aplican una capa barrera (o «strike»). Históricamente se usaba níquel, pero debido a estrictas normativas antialérgicas (como la directiva REACH en Europa), hoy se utiliza un baño intermedio de paladio, cobre alcalino o bronce blanco. Esta subcapa sella el metal base y prolonga exponencialmente la vida del oro superior.
PVD vs Chapado galvánico: el duelo tecnológico
A la hora de aplicar el oro, existen dos metodologías dominantes que dictan el comportamiento físico de la joya: el recubrimiento PVD y la galvanoplastia tradicional.
1. Chapado Galvánico (electroquímico):
Es el proceso clásico donde la joya se sumerge en un baño de sales de oro, utilizando corriente eléctrica para atraer los iones de oro puro hacia la superficie del metal.
- Ventaja: Es el único método para crear joyería Vermeil auténtica o depositar metales preciosos puros (oro 18k, 24k). El líquido penetra en cada recoveco, malla o interior hueco, logrando una cobertura microscópicamente perfecta.
- Desventaja: El oro es un metal blando. Las capas depositadas de esta forma (especialmente por debajo de 2 micras) son muy susceptibles a la fricción diaria.
2. PVD (deposición física de vapor):
Es una técnica nacida en la industria aeroespacial. La joya se introduce en una cámara de vacío donde un material cerámico (frecuentemente Nitruro de Titanio, calibrado para imitar el color del oro) se vaporiza y se adhiere a nivel atómico sobre la pieza (generalmente acero inoxidable o titanio).
- Ventaja: La dureza es extrema. El PVD es impermeable al sudor, al agua del mar y a los perfumes. Una fornitura de acero con PVD dorado puede durar 10 años de uso diario continuo sin perder color.
- Desventaja: No deposita oro real, y su naturaleza direccional (el vapor viaja en línea recta) hace que las geometrías muy complejas o los interiores huecos de la joya queden sin recubrir de manera uniforme.
Fornituras: análisis de estrés y selección estratégica
En el diseño de joyería, no todas las fornituras soportan las mismas cargas mecánicas y químicas. Distribuir el presupuesto de chapado de forma inteligente es vital.
- Sistemas de cierre (mosquetones, cierres en T, reasas):
- El problema: Soportan fricción constante al abrir y cerrar, tensión mecánica continua y contacto directo con la nuca (una de las zonas de mayor transpiración y aplicación de perfumes).
- La solución técnica: Exigen un mínimo absoluto de 3 micras de oro galvánico o, preferiblemente, acero recubierto con PVD.
- Anillas de salto (Jump Rings) y eslabones de cadena:
- El problema: Operan bajo el principio de fricción «metal contra metal». Cada movimiento del usuario hace que los eslabones actúen como una lija a nivel microscópico.
- La solución técnica: Un chapado flash (0.2 micras) desaparecerá aquí en días. Se requiere un espesor de 2.5 a 3 micras.
- Ganchos, postes y presiones de pendientes:
- El problema: Atraviesan el tejido vivo (el lóbulo de la oreja), exponiéndose a fluidos corporales, acumulación de sebo y fricción al ponerlos y quitarlos.
- La solución técnica: El núcleo es más importante que el recubrimiento. Debe usarse estrictamente titanio, acero quirúrgico o plata 925. Sobre ellos, un chapado estándar de 2 micras es suficiente, ya que la fricción una vez colocados es mínima, pero la base garantiza que no haya reacciones alérgicas si el oro se desgasta.
- Engastes, garras y entrepiezas estáticas:
- El problema: Prácticamente nulo. Una vez que la gema está engastada, estas piezas actúan como elementos puramente decorativos sin fricción ni tensión.
- La solución técnica: Aquí es donde se puede optimizar el presupuesto. Un baño de 1 a 1.5 micras sobre latón (con su respectiva capa barrera de paladio) ofrecerá un rendimiento estético impecable durante años.
Construir joyería duradera implica dejar de tratar el chapado como un simple «baño de color» y empezar a tratarlo como un sistema de protección multicapa. Al alinear el grosor de las micras, el sustrato base y la tecnología de deposición con la función específica de cada fornitura, se elimina la lotería de la oxidación y se garantiza un producto de nivel profesional.
Debido a la alta cotización actual de los metales, el mercado demanda acabados dorados más económicos. En este contexto, el dorado flash se ha convertido en una opción muy solicitada para reducir costes en el volumen de metal depositado.
Sin embargo, al ofrecer un grosor inferior a 0.2 micras, su durabilidad es limitada. Para compensarlo y extender la vida útil del recubrimiento, se está imponiendo el uso de lacas cataforéticas como protección superficial.
Puedes consultar la aplicación y las características de estas lacas en nuestro post de blog en el que hablamos de cómo proteger y hacer más duraderos los dorados y plateados en joyería y bisutería.
